Malhas PID instáveis, sem documentação ou com sintonia herdada.
Serviço · Controle e DCS
Controle regulatório (PID e malhas)
Engenharia de malhas de controle contínuo: PID, cascata, split-range, feed-forward e diagnósticos para operação estável e mantível.
Malha PID estável é resultado de engenharia, não de tentativa em campo. A Integra organiza o controle regulatório com critério de sintonia, documentação de parâmetros e diagnósticos que permitem manutenção sustentável depois do startup.
Referência técnica pública

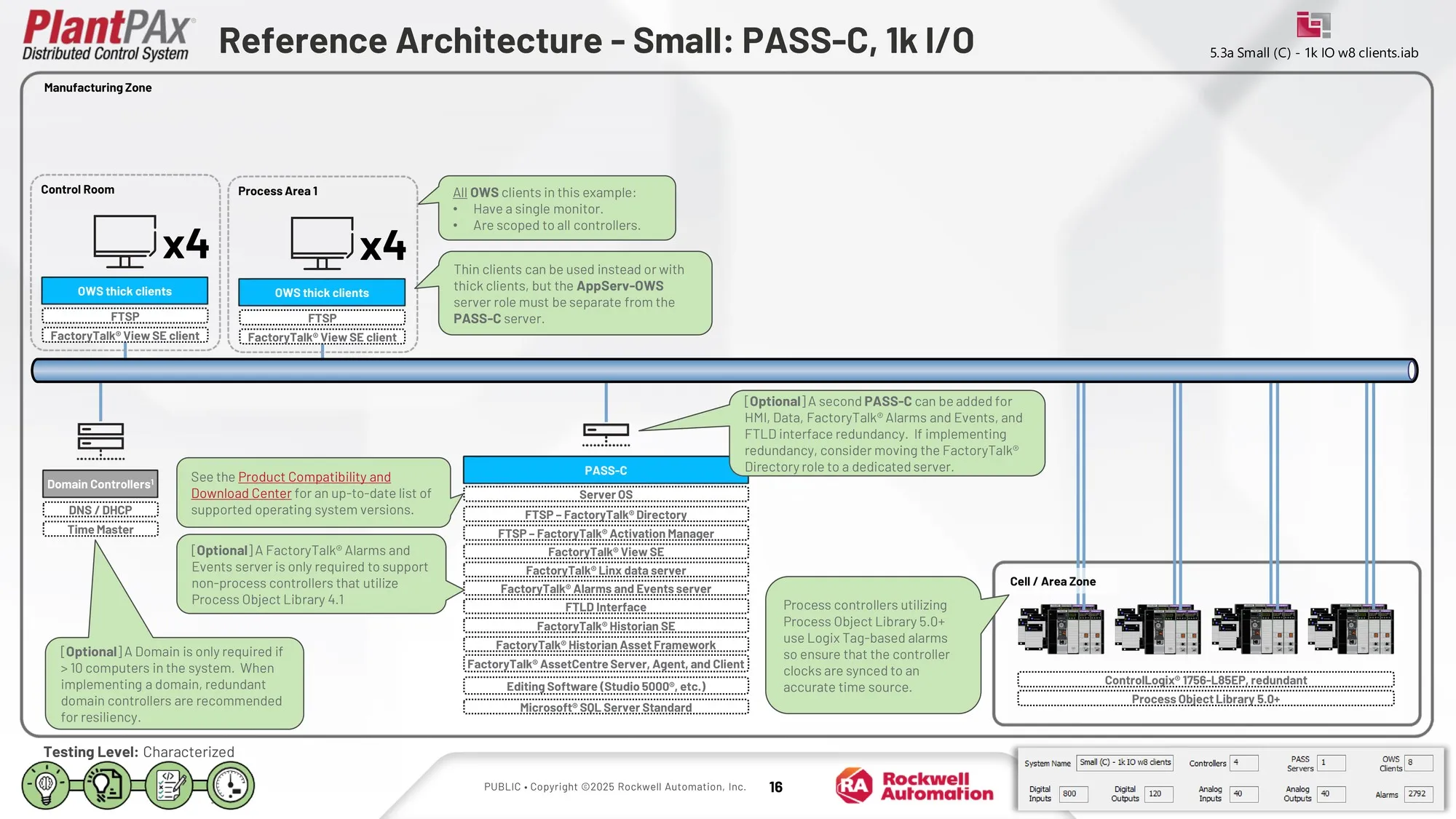

PASS-C Small: onde o controle regulatório vive em arquitetura entry-tier
Print público da PlantPAx 5.20 Reference Architecture: em projetos pequenos, o controle regulatório roda em PASS-C consolidado com HMI, dados, alarmes e batch num só servidor, ideal para áreas com até 1.000 pontos.
Fonte: Rockwell Automation - PlantPAx 5.20 Reference Architectures
Onde entra
Quando faz sentido considerar
A decisão técnica depende do processo, da arquitetura existente e do risco operacional. Estes são os cenários mais comuns em que o tema aparece.
02
Processos contínuos (vapor, vazão, pressão, temperatura) que precisam de controle robusto.
03
Migração de instrumentação analógica para malhas digitais com a PlantPAx Library.
04
Cascata, split-range e compensação em malhas multivariáveis.
Método Integra
Como transformamos tecnologia em entrega mantível
A tecnologia é só uma parte. O que sustenta a planta é a combinação de diagnóstico, arquitetura, configuração, teste e documentação.
Mapeia comportamento atual da malha, atuadores, sensores e limites operacionais.
Define modos (manual / auto / cascata / override), set-point, ramping e proteções.
Aplica critério de sintonia documentado e registra parâmetros como evidência.
Configura diagnósticos para operação e manutenção entenderem comportamento e desvios.
Entregáveis típicos
- Descritivo funcional de cada malha com lógica de modos e proteções.
- Parâmetros de sintonia documentados e justificados.
- Faceplate padronizada com a biblioteca PlantPAx.
- Plano de teste funcional com critérios de aceite.
- Backup de configuração e procedimento de revisão de sintonia.
Softwares, normas e referências
-
PIDControle regulatório clássico -
ISA-5.1Simbologia e nomenclatura de instrumentos -
PlantPAx LibraryBlocos de processo padronizados -
FAT/SATValidação funcional
Perguntas de engenharia
Vocês fazem sintonia fina em campo?
Sim, quando há condição operacional segura e critério acordado com a operação. A sintonia precisa respeitar processo, atuadores, sensores e limites definidos, não é experimentação cega em planta rodando.
Como vocês validam ajuste de PID antes de subir em produção?
Quando possível, em ambiente de teste com modelo simplificado de processo ou em planta com modo manual instrumentado. Usamos ferramentas de tuning Rockwell (Autotune, PIDe) e registramos parâmetros como evidência de aceite.
PID em ladder ainda faz sentido em planta moderna?
Para malhas simples e legado, sim. Em planta nova ou modernização, blocos PIDe/Routine via PlantPAx Library oferecem governança, faceplate padronizada e rastreabilidade, preferível ao PID embutido em rotina ladder não documentada.
Quando vale a pena usar cascata ou split-range?
Cascata quando há variável intermediária mais rápida que estabiliza a primária (ex.: vazão de vapor para temperatura). Split-range quando o atuador final é dividido em estágios (ex.: válvula de aquecimento e válvula de resfriamento). A escolha vem da análise do processo, não do gosto do programador.
Relacionados
Continue pelo contexto certo
Algumas tecnologias se explicam melhor quando vistas junto da arquitetura, da rede, do dado e do serviço de sustentação.
Solução
Solução PlantPAx
Ver a página executiva relacionada a este tema.
Solução
FactoryTalk Suite
Ver a página executiva relacionada a este tema.
Tecnologia
PlantPAx Library
Biblioteca de objetos de processo para padronizar malhas, equipamentos, faceplates, alarmes, estados e diagnósticos.
Software
ControlLogix / CompactLogix
Controladores Logix para controle de processo, máquinas, utilidades e integração plant-wide com redes EtherNet/IP.
Serviço
Intertravamentos e sequências
Engenharia de permissivos, intertravamentos operacionais, lógica sequencial e estados ISA-88 para automação previsível e auditável.
Quer avaliar Controle regulatório na sua planta?
Começamos pelo contexto real: arquitetura existente, risco operacional, janelas de parada, equipe de manutenção e entregáveis necessários para sustentar o sistema.
