Intertravamentos e lógica sequencial
Engenharia de permissivos, intertravamentos operacionais, lógica sequencial e estados ISA-88 para automação previsível e auditável.
Intertravamentos compreensíveis e sequências recuperáveis são a diferença entre planta que opera com confiança e planta que depende de quem está em campo. A Integra estrutura essa camada com matriz causa-efeito, descritivos funcionais e diagnósticos de bloqueio claros.
Referência técnica pública
Logix SIS: arquitetura de safety integrada ao controle

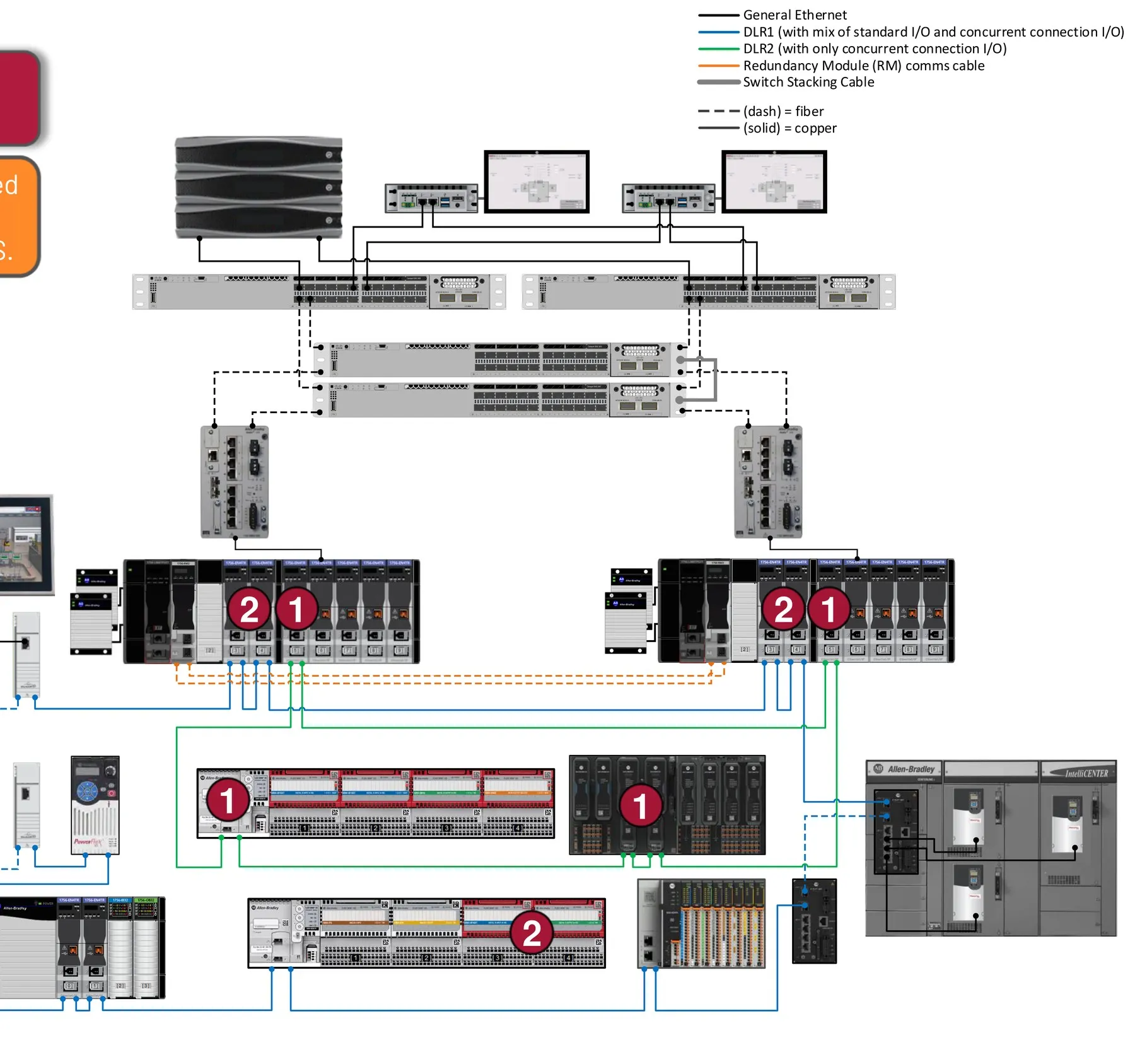

Print público da Logix Redundancy Reference Architecture (Logix SIS Topologies): redundância plant-wide com controladores, anéis DLR, switches gerenciados, módulos safety, drives PowerFlex e IntelliCenter MCC. Intertravamentos críticos exigem essa fundação.
Fonte: Rockwell Automation - Logix Redundancy Systems Reference Architectures (Logix SIS Topologies)
Onde entra
Quando faz sentido considerar
A decisão técnica depende do processo, da arquitetura existente e do risco operacional. Estes são os cenários mais comuns em que o tema aparece.
02
Sequências de partida/parada de equipamento com passos informais e reinício difícil.
03
Receitas e batelada que precisam de modelagem ISA-88 (estados, fases, equipamento).
04
Áreas com classificação de safety (SIL/PLe) que precisam de controlador dedicado.
Método Integra
Como transformamos tecnologia em entrega mantível
A tecnologia é só uma parte. O que sustenta a planta é a combinação de diagnóstico, arquitetura, configuração, teste e documentação.
Mapeia permissivos, intertravamentos e estados de cada equipamento ou área.
Organiza sequências por passo, condição de avanço, timeout, falha e recuperação.
Separa explicitamente intertravamento operacional de SIF (safety) quando aplicável.
Configura diagnósticos para operação e manutenção entenderem a causa do bloqueio.
Entregáveis típicos
- Matriz causa-efeito de permissivos e intertravamentos.
- Descritivo funcional de sequências e estados (modelado em ISA-88 quando aplicável).
- Lista de alarmes, mensagens e diagnósticos de operação.
- Plano de teste funcional com evidências de validação.
- Quando há SIF, separação documental e arquitetural entre BPCS e SIS.
Softwares, normas e referências
-
ISA-88Modelagem de batelada e estados -
ISA-18.2Alarmes acionáveis -
IEC 61511Safety SIS / SIF -
ISA-84Safety Instrumented Functions -
FAT/SATValidação funcional
Perguntas de engenharia
Por que documentar intertravamentos?
Porque o intertravamento que ninguém entende vira risco de produção. Matriz causa-efeito documentada reduz dependência de memória individual, acelera diagnóstico e protege a planta de mudanças mal feitas.
Quem documenta os intertravamentos do processo?
A engenharia da Integra documenta a matriz causa-efeito, descritivos funcionais e narrativas de operação. O cliente valida com sua equipe de processo, sem essa validação, o intertravamento vira armadilha futura.
Qual a diferença entre intertravamento operacional e safety SIL?
Intertravamento operacional é proteção rotineira (impedir partida sem condição, parar equipamento em falha esperada). Safety SIL é Safety Instrumented Function classificada por IEC 61511, com controlador safety dedicado, ciclo de teste e validação por terceira parte. Os dois convivem na planta, com escopos e arquiteturas distintas.
Sequenciamento de batelada cabe em ControlLogix puro ou exige FactoryTalk Batch?
Cabe em ControlLogix com SFC/lógica estruturada para batelada simples e dedicada. Para receitas múltiplas, equipamento compartilhado, registro de batch e rastreabilidade ISA-88 completa, FactoryTalk Batch agrega valor estruturado.
Posso ter BPCS e SIS no mesmo controlador?
Tecnicamente sim em controladores com tasks separadas (GuardLogix integra controle e safety SIL3 com tasks isoladas e validadas). A decisão depende de análise de risco, classificação SIL alvo e exigências regulatórias do setor, não é apenas questão de hardware.
